如何防止剛性噴槍的鋼桿經常斷裂?

    采用高壓水射流進行換熱器管束清洗的過程中,當管內污垢硬度較高(灰白色硬水垢)時,一般會選擇旋轉型剛性噴槍,配合超高壓泵組和寶石噴頭,采用230MPa、 301/min的參數,進行逐根清洗,一般可以達到8~15min/根。這是目前人工操作高壓水清洗的常見狀況。

    有些企業在清洗施工過程中,經常發生旋轉噴槍的鋼桿,從連接螺紋處斷裂的情況。這種情況即容易造成射流傷人的事故,又會造成清洗器材消耗增加、清洗成本增加。這是清洗公司必須注意, 并必須避免發生的情況。

鋼桿頻繁斷裂的主要原因有以下兩點：

一.在操作中鋼桿與換熱器管孔不在同一軸線,出現比較嚴重的彎曲,在旋轉的作用下,鋼桿每旋轉一圈,形成一次反復的折彎

二.出現頻繁斷裂的旋轉型剛性噴槍,肯定沒有安裝噴桿保護套,致使反復彎曲的作用力,集中在噴桿最脆弱的螺紋處。這種情況類似于鐵絲折斷的情況。如果將鐵絲在同一個位置反復折彎，經過次數多的反復，鋼鐵就會出現折斷。

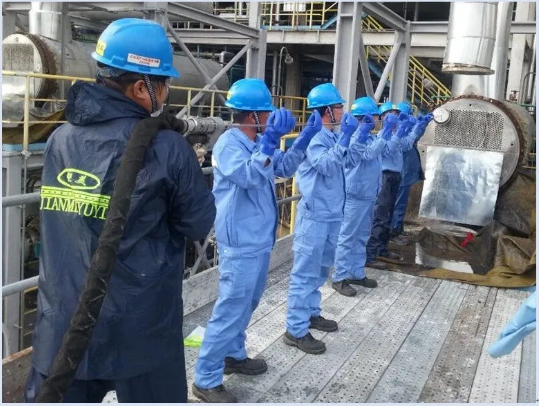

    噴槍與鋼桿如果不在同一軸線,有較大的彎曲時,看似僅向一個方向彎曲。實際當鋼桿旋轉180時,彎曲的方向正好與之前完全相反。同時,鋼桿在以每分鐘幾百轉在旋轉,就相當于鋼桿在承受,每分鐘幾百次的反復折彎,豈有不斷的道理。清洗施工過程中,必須要求操作噴槍的人員,將噴槍、鋼桿與換熱器管孔,保持在同軸線,這是防止鋼桿斷裂的基本要求。

保持噴槍、鋼桿與換熱器管孔在同一軸線,雖然沒有保護套也能勉強保持鋼桿不斷裂(戴塑膠手套直接扶旋轉的鋼桿,非常危險!!!容易將手指卷入、扭傷、切碎性骨折）

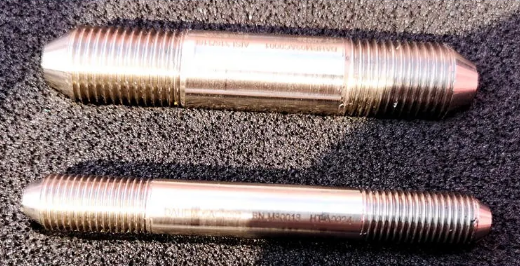

    另外,在鋼管上直徑最小的位置,就是連接螺紋的底徑(三角形螺紋槽,最深位置,形成的環形直徑),這個位置會比鋼桿的外徑小1.5~2mm,這是鋼桿上最薄弱的位置。而且,三角形的槽底,如同塑料包裝袋上的撕裂開口(沒有三角口的塑料袋很難撕開,沿三角口非常容易撕開),對鋼桿沿這里非常容易將其斷裂。

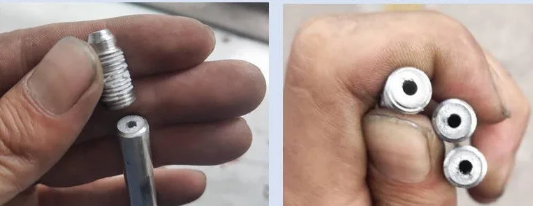

仔細觀察就會發現,斷口全部是沿螺紋槽底擴展形成。完全可以證明這個道理。按照規范的要求,旋轉型剛性噴槍,在使用時必須采用保護套,對鋼桿連接螺紋進行支撐與保護。利用護套管支撐鋼桿,避免螺紋承受彎曲的作用力。同時,萬一發生斷裂時,護套管可以遮擋射流,保證操作人員免受傷害。

    本圖為短型保護套、清洗換熱器時,常用長型保護套。但是,很多清洗企業在施工中,操作人員為了減輕噴槍重量,降低勞動強度,違反安全規定,將護套拆除。也有一些維修人員,為了維修方便,違反安全規定,將護套拆除。這些都是非常有害的行為,即會造成噴槍鋼桿的斷裂,也會傷害操作者自身。

    也有一些不規范的噴槍生產廠商,為了降低成本、減少制造環節,生產銷售沒有護套中國工業清洗的旋轉噴槍,這是違反安全規定的產品,如果發生傷人事故可以追究其安全責任。

文章來源：中國工業清洗
